STC-ISP软件检测单片机50个数据的含义
作者bilibili-UP主：--电子工作室--
（特别说明：本文内容以检测STC8单片机为基础进行分析，STC15,STC12等其他型号对数据可能不适应）
本文内容：STC-ISP软件检测MCU的全过程，及单片机通过串口回复给软件数据的含义
本文相关视频请在评论区查看
1，检测原理
1，软件发送0X7F
STC-ISP软件，点击检测MCU按钮后，会发送0X7F数据，以最低波特率（软件左上方自行设置），每12ms发送一次（测量的）。
2，单片机复位
单片机复位后，会使系统从ISP监控程序区开始执行程序，检测到合法的ISP下载命令流,单片机会回复50个数据（以电脑检测的波特率回复）
3，电脑回复
电脑发送46 B9 6A等几个数据，结束检测
如果电脑回复：46 B9 6A 00 0C 00 02 00 00 80 00 00 F8 16 FE FE FE FE
单片机会接着回复，进行频率调节，之后擦除数据，写入代码
（对单片机下载过程，暂时不进行分析，但是对单片机下载的第一步，就是对单片机进行检测）
2，50个数据的含义
单片机回复50个数据，这些数据，有些是固定的，有些是校验码,以下分析均为个人推测，大部分正确，可能存在错误，欢迎和作者进行交流。
1-6位，是固定值，可能是代表STC8单片机系列+部分固定值
7，8，9，11位就是单片机内部IRC的频率了，如果使用外部晶振，这个就不清楚了
用32位二进制表示单片机内部晶振，最高位一般是1或者0，
15，16，17，21位代表单片机设置，也就是下载代码时，进行的硬件设置
19，20位，这个可以计算检测波特率（软件发送0X7F的波特率）
这两位的数值，×检测波特率=24M
22，27，37，38，40，46位，和单片机型号有关，具体什么关系，我也搞明白（数据量不够），其中，第27位，好像直接影响单片机信息，我在调戏STC-ISP软件时，改变27位数值，就能让软件直接识别成其他型号
29，30位，两位代表单片机掉电唤醒定时器的频率，
43，44，45位代表单片机测试的年，月，日
如0x18，0x10，0x19，就表示2018年10月19日进行内部测试
48，49位，是校验位，对前47位数据进行累加，
（SUM/256）-1=（48位数值）
（SUM%256）+1=（49位数值）
就是上边这个关系，当然，这个是推理出来
剩下很多数据，我没有分析，很多是固定码，也有可能是杂乱码（每个单片机都不同，可能和单片机序列号有关）

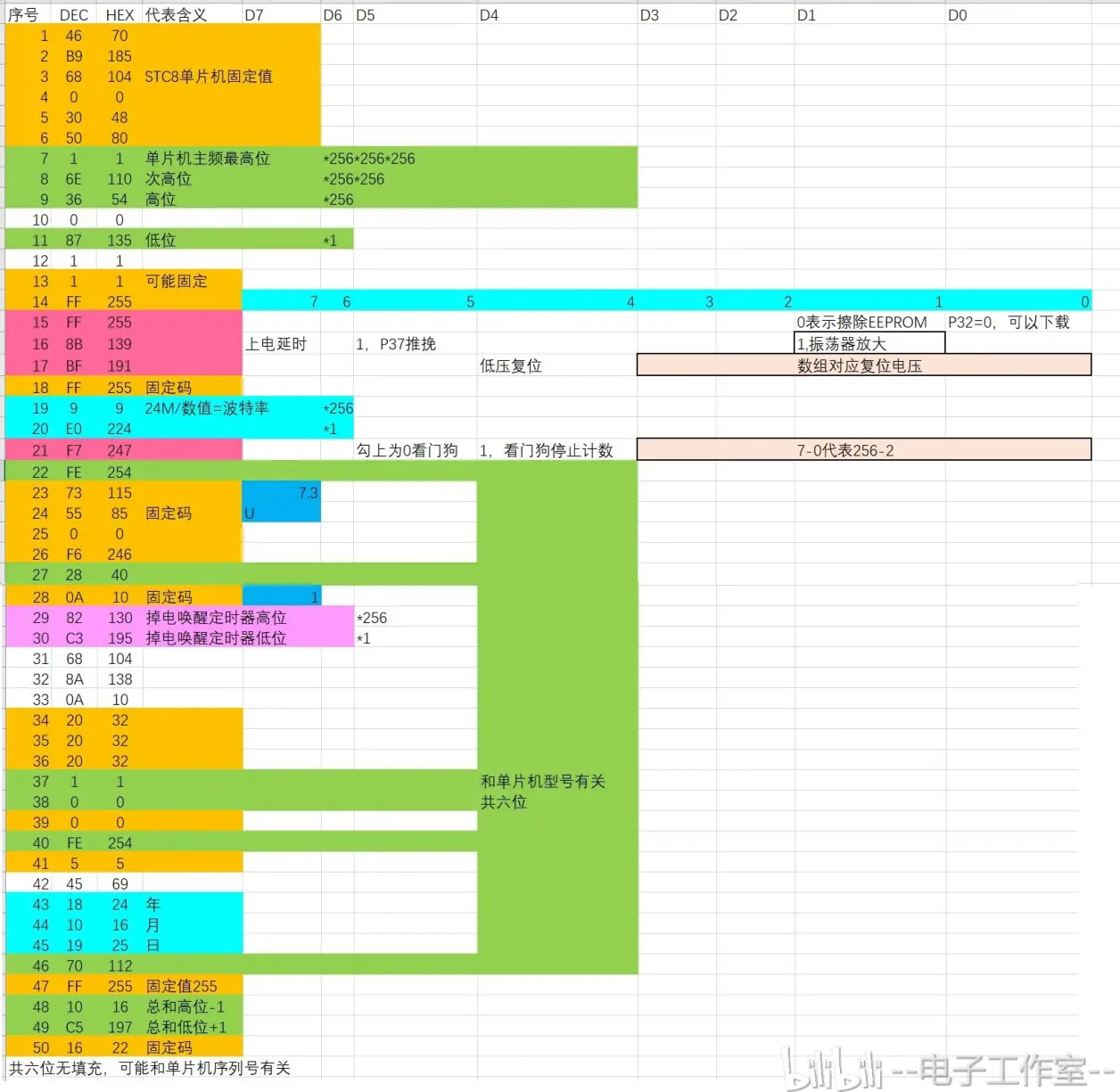

上图为UP主个人分析，如果有兴趣，可以加入QQ群进行交流，群号见主页
STC-ISP检测单片机信息实例
正在检测目标单片机 ...
单片机型号: STC8F2K16S2
固件版本号: 7.3.10U
当前芯片的硬件选项为:
. 内部IRC振荡器的频率: 24.000MHz
. 掉电唤醒定时器的频率: 34.600KHz
. 振荡器放大增益使能
. P3.2和P3.3与下次下载无关
. 上电复位时增加额外的复位延时
. 复位引脚用作普通I/O口
. 检测到低压时复位
. 低压检测门槛电压 : 2.20 V
. 上电复位时,硬件不启动内部看门狗
. 上电自动启动内部看门狗时的预分频数为 : 256
. 空闲状态时看门狗定时器停止计数
. 启动看门狗后,软件可以修改分频数,但不能关闭看门狗
. 下次下载用户程序时,将用户EEPROM区一并擦除
. 下次下载用户程序时,没有相关的端口控制485
. 下次下载时不需要校验下载口令
. TXD与RXD为相互独立的IO
. 芯片复位后,TXD脚为弱上拉双向口
. 芯片复位后,P2.0输出高电平
. 内部安排测试时间: 2018年10月22日
单片机型号: STC8F2K16S2
固件版本号: 7.3.10U
